一种用于卧式拉力机球头自动找正机构

一种用于卧式拉力机球头自动找正机构,包括移动横梁,在移动横梁上设有内螺纹孔,在移动横梁一侧设有传感器,传感器中间设有一内螺纹,四周设有若干个通孔,用若干个固定螺栓通过通孔把传感器固定在移动横梁上,在靠近传感器的一侧设有一球座,所述球座通过球座上的外螺纹与传感器中间的内螺纹配合安装;在球座外侧活动安装一连接套,所述球座上设有一圆弧形凹槽,一与圆弧形凹槽相配合的球头卡装在球座的圆弧形凹槽内,球头一侧设有油缸,球头通过球头上的外螺纹和油缸上内螺纹配合安装在油缸上;通过圆弧形凹槽将球头卡装在球座上,通过紧定螺栓进一步加固整体结构,具有承载负荷较高、精确度高、稳定性强的优点。

  • 一种用于卧式拉力机球头自动找正机构,其特征在于:包括移动横梁,在移动横梁上设有内螺纹孔,在移动横梁一侧设有传感器,传感器中间设有一内螺纹,四周设有若干个通孔,用若干个固定螺栓通过通孔把传感器固定在移动横梁上,在靠近传感器的一侧设有一球座,所述球座通过球座上的外螺纹与传感器中间的内螺纹配合安装;在球座外侧活动安装一连接套,所述球座上设有一圆弧形凹槽,一与圆弧形凹槽相配合的球头卡装在球座的圆弧形凹槽内,球头一侧设有油缸,球头通过球头上的外螺纹和油缸上内螺纹配合安装在油缸上。
  • 根据权利要求1所述的一种用于卧式拉力机球头自动找正机构,其特征在于:在连接套内侧设有内螺纹,球座上设有外螺纹,先把连接套上的内螺纹和球座上的外螺纹旋合在一起,连接套外侧设有内螺纹孔,通过紧定螺栓把连接套和球座旋紧。
  • 根据权利要求1所述的一种用于卧式拉力机球头自动找正机构,其特征在于:在球座、连接套和球头上分别设有若干个加固安装孔。

背景技术

随着社会的发展、科技的进步,试验机得到了广泛的应用,同时当前技术环境下对试验机的功能要求越来越多,卧式拉力试验机是一种专用试验机,由于现有的卧式拉力试验机上不带有自动找正机构,当进行的实验次数过多时,实验数值和真实值的偏差会比较大,影响操作人员对实验结果的判断和分析。

实用新型内容

本实用新型为了弥补现有技术的不足,提供了一种用于卧式拉力机球头自动找正机构,结构设计合理,将球座卡装在移动横梁上,球座内卡装有球头,在球座外套设有连接套,进一步加固球座和球头的结构,使球头在实现自动找正功能的同时而不从球座上脱落,解决了现有技术中存在的问题。
本实用新型为解决上述技术问题所采用的技术方案是:
一种用于卧式拉力机球头自动找正机构,包括移动横梁,在移动横梁上设有内螺纹孔,在移动横梁一侧设有传感器,传感器中间设有一内螺纹,四周设有若干个通孔,用若干个固定螺栓通过通孔把传感器固定在移动横梁上,在靠近传感器的一侧设有一球座,所述球座通过球座上的外螺纹与传感器中间的内螺纹配合安装;在球座外侧活动安装一连接套,所述球座上设有一圆弧形凹槽,一与圆弧形凹槽相配合的球头卡装在球座的圆弧形凹槽内,球头一侧设有油缸,球头通过球头上的外螺纹和油缸上内螺纹配合安装在油缸上。
在连接套内侧设有内螺纹,球座上设有外螺纹,先把连接套上的内螺纹和球座上的外螺纹旋合在一起,连接套外侧设有内螺纹孔,通过紧定螺栓把连接套和球座旋紧。
在球座、连接套和球头上分别设有若干个加固安装孔。
本实用新型采用上述结构,通过球座上的外螺纹和连接套上的内螺纹相配合对结构进行加固,通过圆弧形凹槽将球头卡装在球座上,通过紧定螺栓进一步加固整体结构,具有承载负荷较高、精确度高、稳定性强的优点。

具体实施方式:

为能清楚说明本方案的技术特点,下面通过具体实施方式,并结合其附图,对本实用新型进行详细阐述。

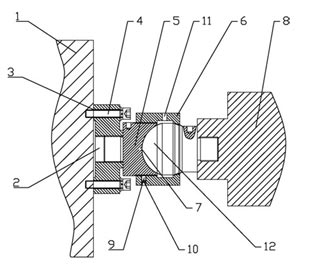

如图1-4中所示,一种用于卧式拉力机球头自动找正机构,包括移动横梁1,在移动横梁1上设有内螺纹孔,在移动横梁1一侧设有传感器2,传感器2中间设有一内螺纹,四周设有若干个通孔3,用若干个固定螺栓4通过通孔3把传感器2固定在移动横梁1上,在靠近传感器2的一侧设有一球座5,所述球座5通过球座5上的外螺纹与传感器2中间的内螺纹配合安装;在球座5外侧活动安装一连接套6,所述球座5上设有一圆弧形凹槽7,一与圆弧形凹槽7 相配合的球头12卡装在球座5的圆弧形凹槽7内,球头12一侧设有油缸8,球头12通过球头12 上的外螺纹和油缸8上内螺纹配合安装在油缸8上。
在连接套6内侧设有内螺纹,球座5上设有外螺纹,先把连接套6上的内螺纹和球座 5上的外螺纹旋合在一起,连接套6外侧设有内螺纹孔9,通过紧定螺栓10把连接套6和球座5 旋紧。
在球座5、连接套6和球头12上分别设有若干个加固安装孔11,便于加固整体装置。 [0018] 在使用过程中,首先通过固定螺栓4将传感器2固定安装在移动横梁1上,传感器2 中间设有内螺纹,球座5通过球座5上的外螺纹和传感器2上的内螺纹配合安装在传感器2 上;通过连接套6上的内螺纹和球座5上的外螺纹将连接套6套设在球座5上,通过球座5内的圆弧形凹槽7将球头12卡装在球座5上,连接套6外侧设有内螺纹孔9,通过紧定螺栓10把连接套6和球座5旋紧,进一步加固整体结构;球头12通过球头12上的外螺纹和油缸8上内螺纹配合安装在油缸8上,油缸8具有密封性好、运动阻力小和导向定位准确的特点,在拉伸过程中,油缸带动球头在球座上摆动一定的角度,实现自动找正,消除侧向力,保证了实验数值的准确性,使实验数值更接近真实值。
上述具体实施方式不能作为对本实用新型保护范围的限制,对于本技术领域的技术人员来说,对本实用新型实施方式所做出的任何替代改进或变换均落在本实用新型的保护范围内。
本实用新型未详述之处,均为本技术领域技术人员的公知技术。
